Refurbish Mesin Milling F3 & F4, Mesin Bubut

Dokumentasi ini merekam kondisi awal mesin milling F3/F4 dan mesin bubut di Jurusan Teknik Mesin disebuah Politeknik Negeri daerah Bandung sebelum proses refurbish oleh PT Mitra Solusindo Pratama. Foto digunakan sebagai baseline visual, sedangkan keputusan repair, partial refurbish, atau overhaul tetap ditentukan melalui inspeksi dan pengukuran.

Dokumentasi ini memperlihatkan kondisi awal mesin milling F3/F4 dan mesin bubut di Jurusan Teknik Mesin Politeknik Negeri Bandung atau POLBAN sebelum memasuki proses refurbish oleh PT Mitra Solusindo Pratama.

Foto kondisi awal bukan sekadar dokumentasi visual. Catatan tersebut menjadi baseline untuk mengidentifikasi bagian yang perlu diperiksa, menyusun scope pekerjaan, membandingkan kondisi sebelum dan sesudah pengerjaan, serta menentukan acceptance test yang relevan.

Bagi perusahaan yang sedang menghadapi penurunan akurasi, gangguan berulang, keausan mekanis, atau mesin yang sudah lama tidak beroperasi, pendekatan yang sama dapat digunakan untuk merencanakan refurbish mesin industri secara lebih terukur.

Lokasi dokumentasi

Jurusan Teknik Mesin, Politeknik Negeri Bandung (POLBAN).

Kelompok mesin

Mesin milling F3/F4 dan mesin bubut untuk kegiatan laboratorium atau praktik teknik mesin.

Tahap dokumentasi

Kondisi awal sebelum proses refurbish.

Tujuan dokumentasi

Menyimpan baseline visual sebelum inspeksi, pembongkaran, perbaikan, penyetelan, dan pengujian.

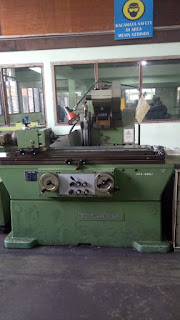

Dokumentasi awal unit mesin sebelum inspeksi dan proses refurbish.

Mengapa Kondisi Awal Mesin Perlu Didokumentasikan?

Mesin yang terlihat kotor, kusam, atau tidak terawat belum tentu mengalami kerusakan berat. Sebaliknya, mesin yang secara visual masih terlihat baik juga dapat memiliki penyimpangan geometri, runout spindle, backlash, gangguan sistem pelumasan, atau masalah keselamatan yang tidak terlihat melalui foto.

Karena itu, dokumentasi visual digunakan sebagai titik awal, bukan sebagai satu-satunya dasar untuk menentukan harga dan scope refurbish. Pemeriksaan teknis tetap diperlukan untuk membedakan antara kerusakan ringan, keausan beberapa subsistem, dan kondisi yang membutuhkan overhaul lebih menyeluruh.

• ✓ Mencatat kondisi fisik dan kelengkapan awal mesin.
• ✓ Mendukung identifikasi komponen yang perlu diperiksa lebih lanjut.
• ✓ Menjadi pembanding sebelum dan sesudah pekerjaan.
• ✓ Mengurangi perbedaan persepsi mengenai kondisi awal.
• ✓ Membantu penyusunan scope dan estimasi pekerjaan.
• ✓ Mendukung dokumentasi serah terima mesin.

Tampilan fisik mesin pada tahap pencatatan kondisi awal.

Apa yang Dinilai Sebelum Scope Refurbish Diputuskan?

Pemeriksaan awal bertujuan memetakan kondisi setiap subsistem. Pada mesin milling dan bubut, area yang umumnya diperiksa meliputi:

1. Identitas dan riwayat mesin: merek, model, nomor seri, tahun, manual, jam operasi, gangguan berulang, serta perbaikan sebelumnya.
2. Struktur dan geometri: bed, column, table, saddle, knee, slideway, kerataan, kesejajaran, serta indikasi benturan atau retak.
3. Spindle dan transmisi: putaran, suara, temperatur, getaran, runout, bearing, belt, gear, coupling, dan mekanisme penggerak.
4. Sistem gerak dan positioning: leadscrew, nut, gib, handwheel, power feed, travel, backlash, dan kelancaran gerak tiap axis.
5. Pelumasan dan coolant: pompa, jalur distribusi, kebocoran, reservoir, filter, nozzle, dan kondisi fluida.
6. Kelistrikan dan kontrol: panel, kabel, kontaktor, overload, motor, tombol operasi, emergency stop, interlock, serta grounding.
7. Keselamatan dan guarding: pelindung bagian bergerak, emergency stop, tanda peringatan, lampu kerja, dan keamanan area operator.
8. Pengujian fungsi: menjalankan mesin tanpa beban, mengamati suara dan temperatur, serta melakukan trial machining apabila kondisi memungkinkan.

Catatan penting: daftar tersebut merupakan kerangka pemeriksaan yang lazim digunakan untuk menyusun scope refurbish. Dokumentasi lama tidak memuat rincian pengukuran, toleransi, komponen pengganti, maupun hasil acceptance test proyek POLBAN. Karena itu, artikel ini tidak menyatakan bahwa seluruh pekerjaan tersebut pasti dilakukan pada setiap unit.

Foto kondisi awal menjadi baseline sebelum scope teknis ditentukan.

Repair, Partial Refurbish, atau Major Refurbish?

Hasil inspeksi membantu menentukan tingkat penanganan yang paling rasional. Tidak semua mesin harus dibongkar total, dan tidak setiap gangguan cukup diselesaikan dengan penggantian satu komponen.

Pada perangkat seluler: geser tabel ke kanan atau kiri untuk membaca seluruh kolom.

Pilihan penanganan	Kondisi yang mungkin sesuai	Pendekatan pekerjaan	Catatan keputusan
Repair spesifik	Gangguan terlokalisasi dan kondisi umum mesin masih memadai.	Perbaikan atau penggantian komponen tertentu, kemudian dilakukan pengujian fungsi terkait.	Scope lebih sempit, tetapi penyebab utama gangguan harus dipastikan.
Partial refurbish	Beberapa subsistem menurun, sementara struktur utama masih layak.	Perbaikan mekanis atau elektrikal pada bagian terpilih, penyetelan, dan pengujian ulang.	Acceptance criteria harus disesuaikan dengan bagian yang masuk scope.
Major refurbish atau overhaul	Keausan meluas, performa tidak stabil, atau beberapa subsistem saling memengaruhi.	Pembongkaran lebih luas, pemeriksaan komponen, machining atau replacement, perakitan, alignment, dan testing.	Membutuhkan batas pekerjaan, asumsi, serta mekanisme persetujuan tambahan yang jelas.
Penggantian mesin	Struktur, keselamatan, ketersediaan part, kapasitas, atau biaya pemulihan tidak lagi ekonomis.	Membandingkan biaya refurbish dengan investasi mesin pengganti dan dampak downtime.	Keputusan sebaiknya mempertimbangkan umur pakai, produktivitas, risiko, dan kebutuhan proses.

Detail visual membantu menyiapkan inspeksi, tetapi tidak menggantikan pengukuran.

Acceptance Test Bukan Sekadar Mesin Menyala

Mesin yang dapat dihidupkan belum otomatis memenuhi kebutuhan operasi. Sebelum pekerjaan dimulai, pemilik mesin dan penyedia jasa sebaiknya menyepakati parameter penerimaan yang sesuai dengan desain mesin, fungsi proses, kondisi awal, dan target pengguna.

Acceptance test dapat mencakup:

• ✓ Pemeriksaan kelengkapan pekerjaan dan kondisi visual.
• ✓ Pengukuran runout, alignment, atau geometri yang masuk scope.
• ✓ Pemeriksaan gerak axis, travel, backlash, dan fungsi feed.
• ✓ Pengujian spindle, temperatur, suara, dan getaran.
• ✓ Verifikasi fungsi kelistrikan, kontrol, dan keselamatan.
• ✓ Trial machining serta pemeriksaan hasil benda kerja apabila disepakati.
• ✓ Dokumentasi hasil pengujian dan daftar pekerjaan terbuka.
• ✓ Berita acara atau sign-off setelah kriteria penerimaan dipenuhi.

Nilai toleransi tidak boleh ditentukan sembarangan. Target harus mempertimbangkan spesifikasi mesin, kondisi struktur, kebutuhan proses, kemampuan pengukuran, dan kesepakatan dalam quotation atau scope of work.

Arsip kondisi awal mendukung penelusuran pekerjaan sebelum dan sesudah refurbish.

Layanan Refurbish untuk Pabrik, Workshop, dan Laboratorium

Pendekatan inspeksi, penyusunan scope, perbaikan, penyetelan, dan acceptance test tidak hanya relevan untuk mesin laboratorium. Proses yang sama dapat diterapkan pada mesin bubut, milling, dan mesin industri yang digunakan di pabrik, workshop produksi, fasilitas maintenance, maupun lembaga pendidikan.

Bergantung pada kondisi dan kebutuhan mesin, scope pekerjaan dapat mencakup pemeriksaan mekanis dan elektrikal, pembongkaran, perbaikan atau pembuatan komponen tertentu, penggantian part yang tidak layak, alignment, perakitan, pengujian, serta dokumentasi serah terima.

Perlu Menilai Kelayakan Refurbish Mesin?

Kirimkan data awal mesin kepada PT Mitra Solusindo Pratama. Tim MSP dapat membantu melakukan screening awal, mengidentifikasi data yang masih diperlukan, dan menyusun pendekatan pemeriksaan sebelum scope serta quotation ditetapkan.

Konsultasikan Kondisi Mesin Pelajari Layanan Refurbish Mesin

Data Awal yang Perlu Dikirim

Agar screening dan estimasi awal lebih aman, sertakan data berikut ketika menghubungi MSP:

• Jenis, merek, model, nomor seri, dan tahun mesin jika tersedia.
• Foto nameplate serta foto keseluruhan mesin dari beberapa sisi.
• Video saat mesin dinyalakan dan setiap fungsi dioperasikan.
• Keluhan utama, gejala, suara, getaran, kebocoran, atau alarm yang muncul.
• Riwayat kerusakan, perbaikan, dan penggantian komponen sebelumnya.
• Target fungsi, kapasitas, akurasi, atau kualitas benda kerja yang dibutuhkan.
• Lokasi mesin dan kondisi akses menuju area kerja.
• Waktu shutdown yang tersedia serta target penyelesaian pekerjaan.

Foto dan video membantu screening, tetapi tidak menggantikan inspeksi. Jika quotation harus dibuat sebelum inspeksi langsung, penawaran perlu mencantumkan asumsi, batas scope, pengecualian spare part, prosedur variation order, dan ketentuan revisi harga apabila ditemukan kondisi tersembunyi saat pembongkaran.

Pertanyaan yang Sering Diajukan

Apakah PT MSP melayani refurbish mesin industri selain mesin laboratorium?

Ya. PT MSP melayani konsultasi refurbish mesin bubut, milling, dan mesin industri untuk pabrik, workshop, serta fasilitas pendidikan. Scope ditentukan dari kondisi mesin, target fungsi, kebutuhan akurasi, dan hasil inspeksi.

Apakah harga refurbish dapat ditentukan hanya dari foto?

Foto dan video membantu screening awal, tetapi belum cukup untuk memastikan geometri, runout spindle, backlash, kondisi kelistrikan, keselamatan, dan kebutuhan spare part. Estimasi awal dapat dibuat dengan asumsi dan pengecualian yang jelas; quotation final mengikuti data teknis atau inspeksi.

Apakah semua komponen mesin harus diganti?

Tidak selalu. Komponen dipertahankan, diperbaiki, dibuat ulang, atau diganti berdasarkan hasil pemeriksaan, kelayakan teknis, ketersediaan part, risiko operasi, dan pertimbangan ekonomi.

Data apa yang perlu dikirim untuk konsultasi awal?

Kirim jenis, merek, model, foto nameplate, foto seluruh sisi mesin, video saat mesin beroperasi, keluhan, riwayat kerusakan, target akurasi atau fungsi, lokasi mesin, serta waktu shutdown yang tersedia.

Catatan dokumentasi: Artikel ini membahas kondisi awal mesin sebelum refurbish. Arsip artikel lama tidak mencantumkan angka hasil pengukuran, daftar komponen yang diganti, durasi, biaya, maupun hasil acceptance test. Informasi tersebut tidak ditambahkan agar dokumentasi tetap faktual.
